Diagnostics

Cette description a été créée pour la version Windows de TuneECU et peut être appliquée en
grande partie sur la
version Android.
La version Windows de TuneECU et la prise en charge ne sont plus disponibles.
Veuillez utiliser la version Android de TuneECU.

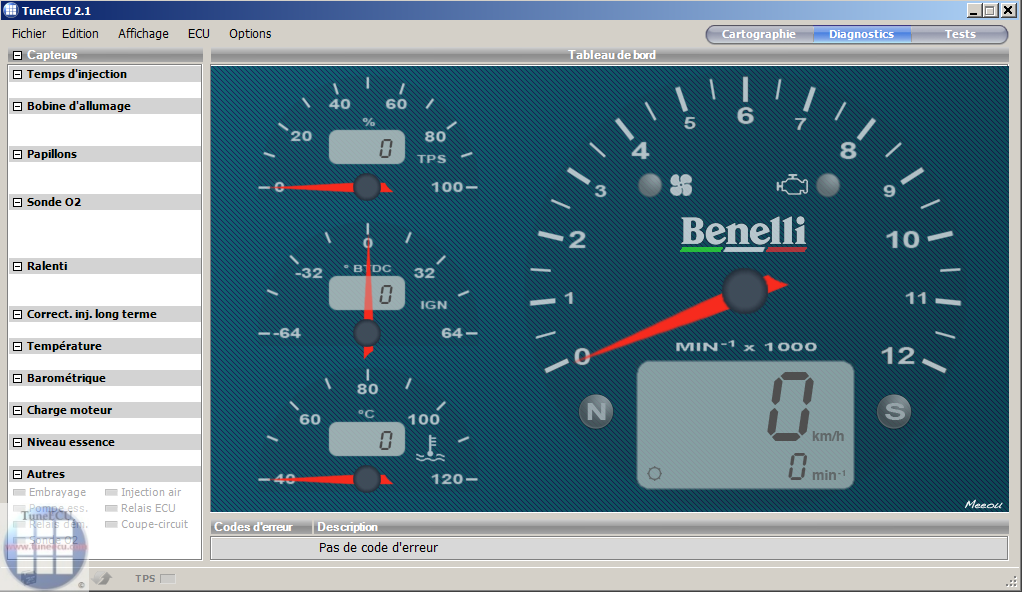

Tableau de bord
La description et les graphiques suivants concernent la version Windows de TuneECU.
La version Windows de TuneECU et la prise en charge ne sont plus disponibles)
Pour la version Android, cliquez ici.

Ce volet aura une présentation différente selon le type d‟ECU.

                            Triumph                                                                                 Aprilia


                                    Benelli


Le compte-tours analogique intègre les voyants lumineux suivant :
NB: certains capteurs et voyants ne sont pas disponibles sur certains modèles de moto.

Témoin de fonctionnement du ventilateur de refroidissement
Témoin MIL (Anomalie du système d‟injection)
Capteur de chute
Point mort (N)  et Béquille latérale (S)
Bouton « Power Control » (Benelli 1130)
Vitesse du véhicule
Indicateur de rapport engagé
Affichage numérique vitesse moteur

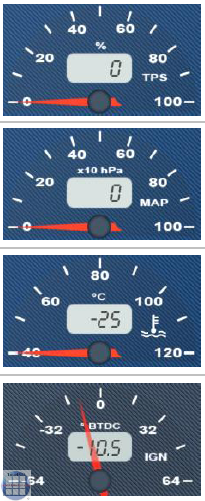

3 cadrans (Analogiques/numériques)

Position des papillons en %
Dépression dans le collecteur (Keihin)
Température moteur en °C.
Ou Avance à l‟allumage (Sagem)

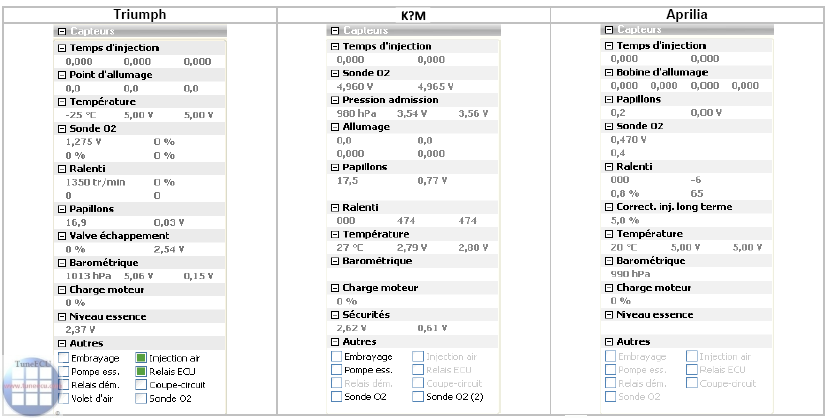

Capteurs

Les valeurs, états ou tensions de tous les autres capteurs sont affichés dans le volet à gauche.
Le positionnement de la souris sur la zone du capteur donne une description de la valeur.

                   Benelli


Remarque: Il est possible de désactiver la lecture de certains (ou tous les) capteurs en cliquant sur
le  correspondant. L‟affichage du tableau de bord sera alors plus réactif.

Codes d’erreur

La liste de tous les codes d‟erreur mémorisés dans l‟ECU ainsi que leur description.

Barre d’état
La barre d‟état en bas de la fenêtre affiche quelques informations :


Voltage de la batterie

Le mode de fonctionnement du système, boucle fermée ou boucle ouverte.


TPS adapté ou non. Si la moto est équipée d‟une sonde lambda, affiche si le système fonctionne en boucle  ouverte ou fermée.

Etat de la connexion
  • Rouge – Non Connecté
  • Orange – Connexion en cours
  • Vert – Connecté


Le nom de la cartographie ouverte
