Tests & Réglages
This
description was created for the
Windows version of TuneECU and can
be applied largely on the Android
version. Deviations in the Android version
will be added here by and by.
La version Windows de TuneECU et la prise en charge ne sont plus disponibles.
Veuillez utiliser la version Android de TuneECU.
Triumph
Aprilia
Benelli
KTM
Synchros
des papillons (Keihin)

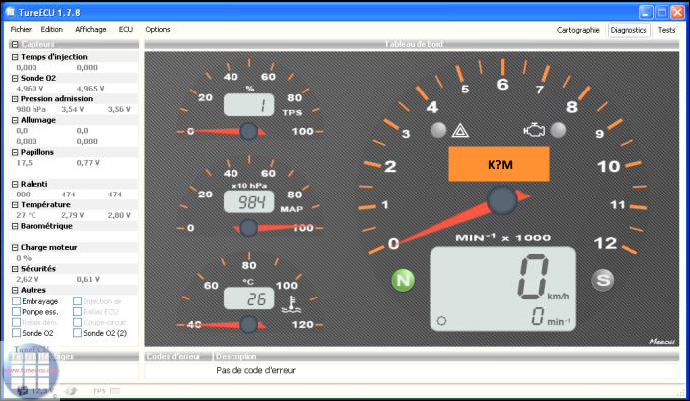

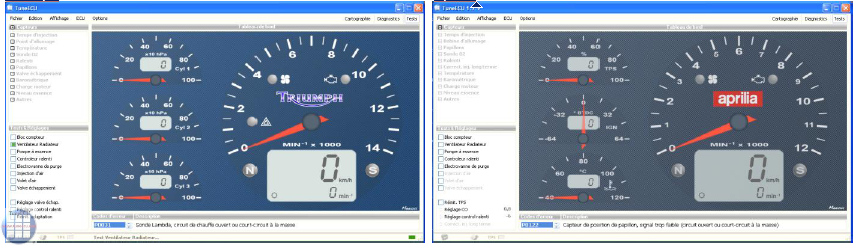

Les
3 (2 pour KTM) petits cadrans du tableau de bord donnent la valeur de
dépression d‟air d‟admission
du cylindre correspondant, permettant
ainsi de faire la synchronisations des papillons.
Triumph : La résolution du capteur de pression est de 10 hPa, la synchro est correcte quand la différence des valeurs entre les cylindres est de 0-10 hPa. |
|
KTM : La résolution du capteur de pression est de 1 hPa. |
Tests
NB:
certains tests ne sont pas disponibles sur certains modèles de moto.
Tests de certains composants de
la moto. Le test dure environ 10
secondes :
Test | Description | Triumph | KTM | Aprilia | Benelli Sagem |
Bloc compteur | Allumage séquentiel de tous les voyants, du bargraph de température moteur, de la vitesse du véhicule (100) et du compte-tours (7500) | Keihin | Tacho (7500) |
Tacho (5000) |
Non |
Ventilateur Radiateur | 3 déclenchements – Observer le ventilateur | Keihin | Non | Oui | Oui |
Pompe à essence | Amorçage de la pompe à carburant – Ecouter le fonctionnement | Oui | Oui | Oui | Oui |
Controleur ralenti | Moteur pas à pas de control de ralenti – Observer la position des papillons | Oui | Oui | Oui | Oui |
Electrovann de purge | Valve de purge (US seulement) – Ecouter le fonctionnement | Oui | Oui | Oui | Non |
Injection d'air | Injection d‟air secondaire – Ecouter le fonctionnement | Oui | Oui | Non | Non |
Papilons secondaris | Moteur pas à pas papillons secondaires (Rocket III, KTM) | Oui | Oui | Non | Non |
Bobines d'allumage | Excitation des bobines – Ecouter ou voir l‟étincelle à la bougie *** | Non | Oui | Non | Non |
Injecteurs | Plusieurs déclenchements – Ecouter le fonctionnement | Non | Oui | Non | Non |
Sonde O² | Circuit de chauffe des sondes lambda (KTM) | Non | Oui | Non | Non |
Volet d'air | Volet d‟air d‟admission (675 Daytona) – Ecouter le fonctionnement | Oui | Non | Non | Non |
Valve échappement | Valve d‟échappement (675 Daytona) – Ecouter le fonctionnement | Oui | Non | Non | Non |
Réglage
cable d'accélérateur |
Positionnement du moteur PAP de ralenti pour le réglage | Non | Oui | Non | Non |
Réglage valve échap. | Réglage de la valve d‟échappement (675 Daytona) | Oui | Non | Non | Non |
Réglage control ralenti | Réglage du moteur pas à pas de control de ralenti | Oui | Non | Non | ? |
Réinit. adaption | Réinitialisation de l‟adaptation | Keihin | Non | Oui | ? |
Réinit. TPS | Réinitialisation du TPS | Sagem | Non | Oui | Oui |
Réglage CO / Target Idle A/F |
Ajustement CO (without O²-Sensor
only), Enable the setting function by
double-clicking on the arrows. Note: this setting only perform in conjunction with a gas analyzer. |
Sagem | Non | Oui | Oui Target Idle A/F |
Réglage
control ralenti (IACV) |
Réglage du moteur pas à pas de control de ralenti (IACV) | Sagem | Non | Oui | ? |
Correct. inj. long terme | Ajustement de la correction richesse à long terme | Sagem | Non | Oui | Non |
*** Attention : la partie
métallique de la bougie doit être en contact avec la masse de la moto
sous peine de
destruction de la bobine.
- Réglage valve d‟échappement (Daytona 675) : Le 3e cadran affiche la position de la valve en % au cours de ce réglage.
- Réinitialisation du contrôleur de ralenti (Triumph) : se fait en 3 étapes (voir le manuel d‟atelier). Le 3e cadran affiche la tension du TPS, permettant d‟ajuster son positionnement et le réglage de butée du contrôleur.
- Réinitialisation Adaptation ou Réinitialisation TPS (Triumph) voir la procédure dans la partie cartographie.
- Réglage cable d‟accélérateur (KTM) : Le moteur
pas à pas de control
de ralenti est placé en position
complètement fermé. Couper ensuite le contact de la moto SANS quitter ou déconnecter le logiciel, et procéder au réglage.
Ajustements (Sagem)
Réinit TPS | réinitialise la position fermée des papillons de gaz. Démarrer ensuite le moteur et le laisser tourner au ralenti pendant 60s. | |
Réglage CO | (double click sur la ligne pour accéder à ce réglage) permet d‟ajuster la richesse en carburant au ralenti. | |
Correction injection à long terme | double click et ajuster le paramètre. | |
Position valve ralenti (IACV) | double-click pour "Réglage IACV" |
Il est possible de réinitialiser ces deux derniers paramètres par le menu contextuel accessible par un clic droit
sur les flèches d‟ajustement du réglage actif. Esta opción está disponible sólo en la versión para Windows de TuneECU.

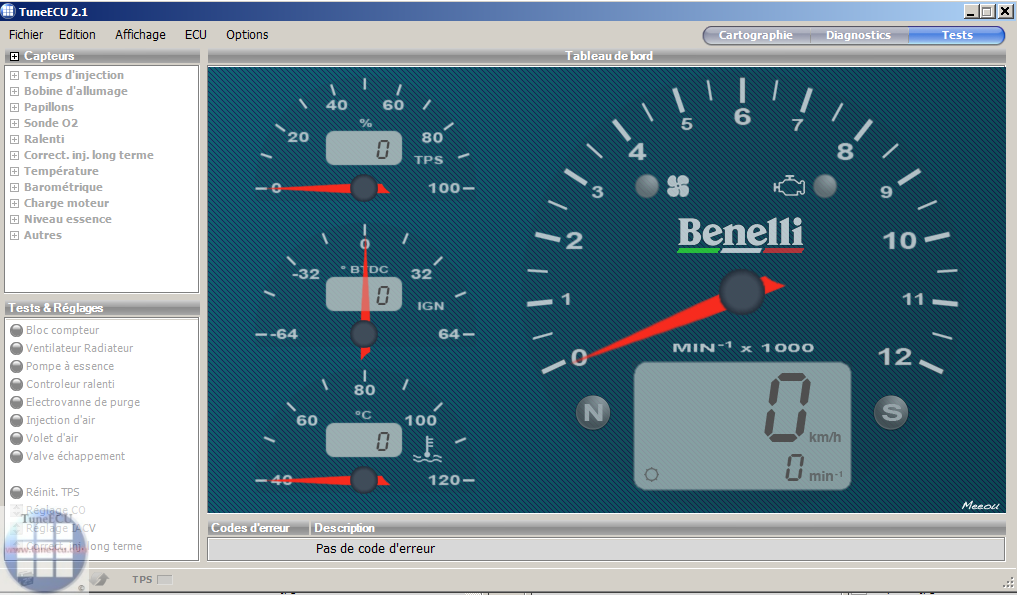

Ajustements (Walbro, Benelli TNT, Tornado 1130 & TREK)
Note:Avec la version Android, seulement avec un cable convertisseur FTDI USB/RS232 12V
- Réinit TPS : réinitialise la position fermée des papillons de gaz.
- Réglage CO : (double click sur la ligne pour acc der ce r glage) permet d’ajuster la richesse en carburant
au ralenti.
- Correction injection globale : double click et ajuster le paramètre.
(L’enregistrement dans l’ECU ne sera effectif qu’apr s passage en gris de l’affichage de la valeur)
Ces 2 derniers paramètres peuvent être ajustés séparément pour les 2 maps des Benelli 1130 (sauf Tornado), positionner le bouton « Power Control » sur la moto pour voir ou modifier les paramètres de la Map 0 ou 1.
(L’enregistrement dans l’ECU ne sera effectif qu’après passage en gris de l’affichage de la valeur)
