!! Important note !!
No Motobike Manufactor have had involvement in this product.
The use of a manufactures name and / or model designation to describe
the motorcycles on this site does not imply that the manufacturer endorses
the use of this application.

Le support concerne uniquement le logiciel (Android vers. only), aucun conseil ou préconisation ne sera donné sur l'usage des cartographies.

Hormis les bréves descriptions disponibles sur le site, aucun autre renseignement ne sera fourni sur les cartographies mises à disposition.

Câble adaptateur nécessaire pour Benelli avec Sagem ECU:

Câble : Le câble d'adaptation (Fig. 1, 2,) est composé d'un connecteur OBD femelle cablée (Fig. 2)
et d'un connecteur AMP SuperSeal 6 broches (Fig. 2, 3).
The company Lonelec UK, offers complete adapter (Sagem models) for £ 16.99 plus postage.

Pour connecter TuneECU avec un ECU Walbro Benelli,
un câble spécifique est nécessaire.

Il est composé d'un coté d'un cable RS232 (série) et de l'autre de la connectique AMP SuperSeal identique au connecteur pour les benelli avec ECU Sagem.
Pour le brochage du connecteur des modèles avec ECU Walbro voir ICI.
Le câble série RS232 est disponible dans les magasins informatique ou dans les boutiques en ligne.
Un convertisseur USB/RS232 peut aussi être utilisé.
Ce convertisseur est nécessaire pour les ordinateurs sans port série.
Pour le reprogrammation de l'ECU Walbro, un connecteur supplémentaire AMP SuperSeal à 2 broches
est nécessaire, pour plus de détails voir sur les forums dédiés Benelli.
Ce connecteur à 2 broches est disponible auprès des mêmes fournisseurs que pour les connecteurs
AMP à 6 broches.

Remarque:Requis convertisseur câble pour Walbro ECU, si vous utilisez la version Android de TuneECU, par exemple ceci: cable convertisseur FTDI USB/RS232 et le connecteur à 6 broches AMP Superseal.

***Fig.1***

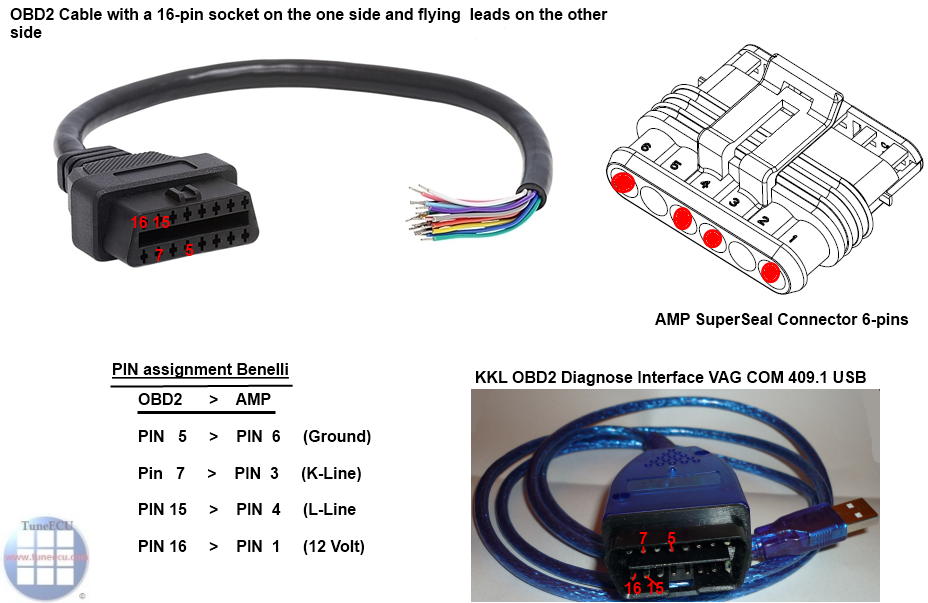

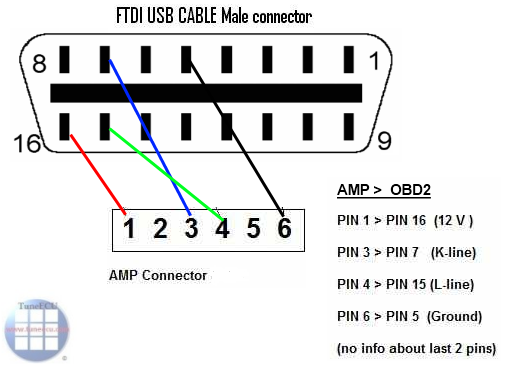

Brochage OBD2 > Connecteur AMP SuperSeal (Benelli avec ECU Sagem)

***Fig.2***

Connecteur AMP SuperSeal 6 broches en kit complet comprenant le boitier, les joints, et les broches.

***Fig.3***

Afficher du connecteur, connecté à la moto.

***Fig.4***

Liste de fournisseurs pour le câble convertisseur avec FTDI USB / RS232:

USB vers RS232 Serial Cable avec / Electronique Embarquée, LED, Terminaison à fil, 5V, 1.8m (Pour Walbro ECU nécessaire si vous utilisez la version Android de TuneECU.).

Affectation des broches, cable convertisseur FTDI USB / RS232 > AMP Superseal 6 broches,
pour Benelli avec Walbro ECU, si vous utilisez la version Android de TuneECU:

TX > PIN5, AMP SuperSeal 6-broches connecteur
RX > PIN2, AMP SuperSeal 6-broches connecteur
GND > PIN6, AMP SuperSeal 6-broches connecteur

Liste de fournisseurs pour le connecteur AMP SuperSeal à 6 broches, série 1.5 :

Company "Kalitec" Product No.: Kali-1006 As a complete kit, housing, seals, and connectors.

Ou les compagnies suivantes pour les éléments séparés :

Company "TE Connectivity"
AMP SuperSeal Housing, Mfr Part No. 282090-1
AMP SuperSeal Connectors, Mfr Part No. 183035-1
AMP SuperSeal single WIRE SEAL e.g. in yellow color, Mfr Part No. 281934-2

Company "RS"
AMP SuperSeal Housing, Mfr Part No. 282090-1, RS Stock No. 314-1227
AMP SuperSeal Connectors, Mfr Part No. 183035-1, RS Stock No. 314-1334
AMP SuperSeal single WIRE SEAL e.g. in yellow color, Mfr Part No. 281934-2,
RS Stock No. 314-1154

Pour les problèmes de déconnexions moteur en route, voir les conseil de "moto-abruzzo"
du forum Aprilia. La masse du câble doit être reliée à la broche de masse du connecteur
OBD. Voir l'image suivante.

Thanks "moto-abruzzo" from the Aprilia-Forum

Brochage RS232 > AMP SuperSeal à 6 broches pour Benelli avec ECU Walbro si vous utilisez la version Windows de TuneECU) :

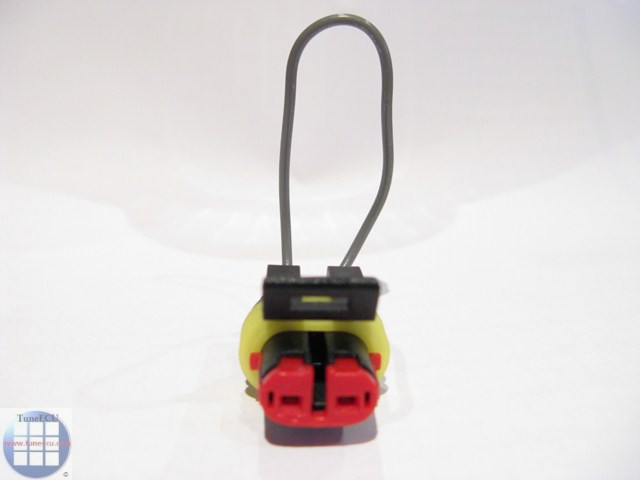

Connecteur AMP SuperSeal à 2 broches, nécessaire pour la reprogrammation
de l'ECU Walbro (TuneECU pour les systèmes Windows et Android).
Plus d'infos sur les forums benelli.

Tous les soins ont été apportés à la création sur cette page,
toutefois l'auteur ne peut garantir l'exhaustivité et l'exactitude de ces informations.
