Instalação
Para sua própria segurança, instale TuneECU, exclusivamente a partir daqui.
Requisitos do sistema:
- Smartphone or Tablet Android version 4.4 minimum,
dual
Core 1.2 Ghz mini and OTG.
RAM mínimo de 4 GB, melhor e mais estável, funciona com no mínimo 4 GB de RAM.
Puede probar su teléfono o tableta para la conectividad OTG con la App "USB Host Test"
e / ou con la App "OTG Troubleshooter" de Google Play Store.
- Cabo USB OBD2 KKL FTDI (o cabo é o mesmo da versão Windows)
Informação: Chips FTDI que comprovadamente funcionam se o cabo for de boa qualidade:- Tipo de chip: FT232R, Vendor ID: 0x0403, Product ID: 0x6001
- Tipo de chip: FT232 / 245BM, Vendor ID: 0x0403, Product ID: 0x6001
- E da TuneBoy o cabo USB com tipo de chip: FT232R, Vendor ID: 0x0403, Product ID: 0xBF40
- Os chips FTDI com ID de fornecedor 1027 também servem.
Restrições ao uso do cabo serial TuneBoy:
O cabo serial TuneBoy também pode ser usado com TuneECU, mas é necessário um adaptador serial USB, que tem um conjunto de chips FTDI. Bom exemplo é aqui o
Digitus DA-70156 USB-Serial-Adapter.
- Um adaptador USB / Micro (cabo OTG), se necessário.
- Opcional: Interface Bluetooth, mas apenas aquelas recomendadas pelo desenvolvedor.
Atenção: Para os modelos Triumph, que podem ser reprogramados via Bluetooth, devem ser
usados adaptadores Bluetooth especiais como o "OBDLink LX" ou o "OBDLink MX"
e MX +, apenas estes adaptadores permitem a reprogramação dos modelos compatíveis
(ver "bikes list").
- Para os modelos Walbro Benelli, um cabo conversor especial e um conector Super-Seal AMP (6 pinos) ainda são necessários, veja aqui.
- Para ECU's Aprilia, são necessários componentes adicionais, siga este link.
- Para ECU's K?M , são necessários componentes adicionais, siga este link.
- Para ECU's Benelli, são necessários componentes adicionais, siga este Link.
-
Para ECU's Ducati, Gilera, Moto Guzzi & Moto
Morini, são necessários componentes
adicionais, siga este Link.
- Instalação do TuneECU para Android:
AQUI em arquivo PDF para download. - Guia de registro:
AQUI em arquivo PDF para download
A descrição abaixo foi criada para a versão desatualizada e não mais compatível do Windows
do TuneECU.
Requisitos do sistema windows:- Para
a versão do Windows:
Computador Windows (32 ou 64 bits) (exceto Windows RT & Windows Phones)
Use o TuneECU com as versões 7, 8 e 10 do Windows, basicamente com direitos de administrador. - com porta USB. Pode ser um notebook ou desktop, tanto faz.
- Para
a versão do Android:
- Host-capable (OTG) Smartphone or tablet with Android system, Android version 4.0 at least,
dual Core 1.2Ghz mini.
- USB OBD2 KKL FTDI cable (It can be the same cable, used for the Windows version)
- Host Cable / host adapter (also OTG-cable or OTG-adapter called)
- Optional - Bluetooth adapter ELM327, V 1.4 ore 1.5. - Precisa ter .NET Framework a partir de versão 2.0. Download aqui.
- Software TuneECU. Pode ser baixado gratuitamente clicando aqui.
- Cabo USB-OBD-II KKL (VAG 409.1) - Pode ser encontrado no Mercado Livre aqui uo aqui
- Driver do cabo
específico para o software - Tem que ser
este!! FTDI chip set driver "CDM (D2XX)
versão 2.06.00" ou superior. Eu recomendo baixar a versão com instalador, que facilita bastante,
ainda mais no Windows 7, aqui.
Note: for Windows 8 & Windows 8.1 from driver vers. 2.08.28, select here the driver package
for manual installation.
From driver version 2_08_30, works with WIN 8 & 8.1, the automatic installation via Windows
driver update.)
For Windows 10, the drivers are automatically installed via Windows Update.
.
For Android systems no driver are required.
. - Baixar o mapa que vai usar de base para sua moto, no link: lista de mapas
- Para ECU's Aprilia, são necessários componentes adicionais, siga este link.
- Para ECU's KTM , são necessários componentes adicionais, siga este link.
- Para ECU's Benelli, são necessários componentes adicionais, siga este Link.
-
Para ECU's Ducati, Gilera, Moto Guzzi & Moto
Morini, são necessários componentes
adicionais, siga este Link.
Instalação do FrameWork
2.0 (somente XP)
1. Faça o Download do FrameWork 2.0, neste Link
2. Execute
dotnetfx.exe e siga as instruções.
Instalação o
Driver do Cabo (somente Windows):
- O primeiro passo, é instalar o driver do cabo. Descompacte o arquivo ZIP em uma pasta.
- Conecte o cabo no PC e aguarde. O windows irá procurar os drivers para o cabo, e não irá encontrar.
- Selecione que você irá
especificar onde ele irá buscar o Driver, e aponte para a pasta onde
você
gravou os arquivos dos drivers. São dois drivers que serão instalados.
Usuários
do Windows 7 e Vista: CERTIFIQUEM-SE QUE NÃO estão
conectados na internet. Disconecte
qualquer conexão WIFI ou por cabo Ethernet. Em caso contrário o Windows
irá baixar automaticamente os
drivers mais recentes, que podem não ser compatíveis com o TuneECU (se
o seu cabo veio com um CD
de drivers, Não
os instale)
FTDI also offers the driver with an installation routine
the points 2-9 of the manual installation not necessary
when using this version.
Just run the setup.exe of the FTDI-driver and then plug in the USB
cable to a USB port. The previously installed
FTDI-driver are automatically assigned to the USB cable.
(From driver
version 2_08_30, works with WIN 8 & Win 8.1,
the automatic installation via Windows
driver update.)
For Windows 10,
the drivers are automatically installed
via Windows Update.
1. Faça o download dos drivers FTDI CDM Drivers
(D2XX) aqui
e extraia o arquivo ZIP, ou use a versão
com instalador mencionada na seção de
requisitos do sistema.
2. Conecte o cabo na
porta USB.
3. O PC irá abrir o Assistente de Instalação de novo Hardware para instalar o driver USB/Serial::
4. Escolha “No, not this time” para conexão do Windows Update.
5.

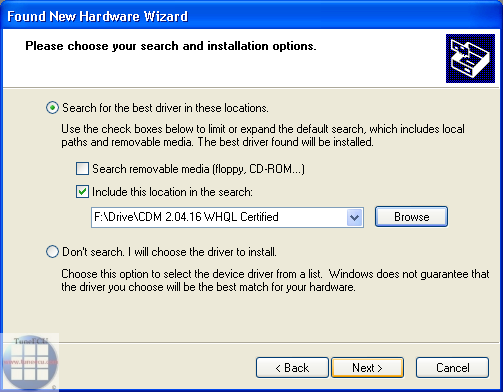

Clique em Next. Voce verá essa tela:
2
6. Na caixa de seleção "Include this location in the search… ", selecione o caminho onde voce baixou os drivers.
7. Clique em “Next”
8. O driver USB está instalado. Clique em Finish para completar.
9. Repita o processo acima para o driver Serial.
Driver Installation of USB/RS232
converter, required if your computer has no serial-
interface (RS232) has. Only for Walbro Benelli models required for the
connect with
the serial cable. Use
the
drivers that came with the
cable.
Drivers
limitation for the USB-Tuneboy-cable
(Windows System):
The TuneBoy cable works only with the ancient FTDI driver from
TuneBoy's own site.
For WIN8/8.1
& WIN 10unfortunately, the tuneboy driver is to install only
with a trick
For Windows 8 / 8.1. See here.
With Windows 10 is similar.
The problem is the enforced driver signing in Windows8,
Windows 8.1 & Windows 10.
The hardware id of TuneBoy cable is different vs. a generic/TuneECU
FTDI cable.
So even though both cables have same chip, the TuneBoy cable needs the
matching driver
from the TuneBoy site.
Restrictions
on the use of the serial
TuneBoy-cable:
The serial TuneBoy-cable can
also be used with TuneECU, but is a USB-Serial-Adapter necessary,
which has a FTDI-chip-set. Good example is here the Digitus DA-70156
USB-Serial-Adapter.
Problems with the driver
installation ?
For example, Windows reports: can not find driver software for this
device
Please read this post from www.triumphrat
net.
Another source for help is the
FTDI-support.
If you have any problems with the installation of the FTDI driver,
please use the support of FTDI
under http://www.ftdichip.com/Support/Documents/InstallGuides.htm,
there are support documents,
the selection of documents must correspond Your used operating system.
Instalação o TuneECU
(somente Windows):
O Software não precisa de um
processo de instalação especial.
Baste descompactá-lo para uma pasta, porém existem algumas
restrições.
- Baixe o software TuneECU para Windows e descompacte o arquivo ZIP.
A versão e o suporte do Windows não estão mais disponíveis. Use a versão Android do TuneECU. - Copie os arquivos TuneECU.exe e
TuneLibrary.dll para uma mesma pasta no seu computador.
O ideal, é que o mesmo seja colocado em uma pasta com o caminho mais curto possível,
e de preferência sem espaços ou caracteres especiais.
Ex: Prefira colocar o software em "C:\tuneecu" do que em "C:\Documents and Settings\User\Meus
documentos\sófitiuére porreta da muléstia". - Faça o download do mapa (hex) apropriado para sua moto no site TuneECU.net.
!!
