Für Aprilia zusätzlich erforderliche Komponenten:


!! Wichtige Information !!
Kein Motorradhersteller war am Produkt TuneECU beteiligt.
Die Verwendung eines Herstellernamens und / oder einer Modellbezeichnung
in den Beschreibungen von TuneECU auf unseren Webseiten, bedeutet nicht ,
dass
die Motorrad-Hersteller die Verwendung dieser Anwendung befürworten.

Alle Angaben auf den Seiten von TuneECU wurden nach besten Wissen gemacht,

stellen aber keinen Anspruch auf Vollständigkeit und Korrektheit

Kabel


Um TuneECU an Aprilia ECU's zu betreiben, wird zum OBD II Diagnostic USB Cable KKL409.1 VAG-COM mit FTDI-Chip, erhältlich z.B. HIER, noch ein passender Stecker Bild 3. und ein Diagnosekabel mit 16-poliger OBDII Steckdose auf der einen Seite und mit offenen Kabelenden auf der anderen Seite benötigt, (Bild 2, im Handel als Zubehör in vielen OBD-Shops erhältlich unter anderem HIER, Kostenpunkt € 10,00, Stand Okt.2010), aus diesen Komponenten muss dann das Kabel selbst angefertigt werden.
In  Bild1 ist die Pin-Belegung von Adapterkabel und Aprilia-Stecker zu sehen.
In  Bild5 eine andere Alternative, dort wird auf das Adapterkabel verzichtet und der Aprilia-Stecker direkt mit
dem OBD-II-Kabel verbunden.
In der Skitze von Bild 4 wird dargestellt, wie das komplette Kabel mit allen Komponenten gesteckt wird.

Es können von der Firma Lonelec fertig konfigurierte Adapter-Kabel und FTDI-Kabel erworben werden.
Aktueller Preis (Stand Mai 2013) für das kompl. Set  £ 29,98 plus Versand.
Einzelpreis jeweils £ 14,99 plus Versand.

Auch von dieser Italienischen Firma
ECU VONIX können Fertige Lösungen (Adapter-Kabel und FTDI-Kabel) erworben werden.

Bezugsquellen vom Stecker  (Bild 3) Info aus dem Aprilia Forum unter http://www.apriliaforum.com
Aprilia ECU Male connector :
Firma Tyco Electronics USA
Housing: Manufacturer Part No: 770090-1 - Newark.com Part No: 50F2670
Connector: Manufacturer Part No:770145-1 - Newark.com Part No: 16H5735


Firma
Farnell Electronics / UK,  Webseite klick hier
6W 0.093" plug housing (Molex part number 03-09-2061) - Farnell order code 143-209
Order Code: 143209
Manufacturer: Molex
Manufacturer Part No: 03-09-2061
Crimp pins (Molex part number 02-09-2118) - Farnell order code 977-3800
Order Code: 9773800
Manufacturer: Molex
Manufacturer Part No: 02-09-2118

Bezugsquelle in Deutschland, ob auch in kleinen Stückzahlen geliefert wird, bitte selber erfragen.

Firma Farnell Electronics / Deutschland, Webseite klick hier
Gehäuse :
 MOLEX - 03-09-2061 - STIFTGEHAEUSE 6POL
Farnell Best.Nr.: 143209
Herst.Bez.: 03-09-2061
Preis Stand Nov.2010: 0,508 €
Crimp Pin: MOLEX - 02-09-2118... - CRIMP PIN, PK100
Farnell Best.Nr.: 9773800
Herst.Bez.: 02-09-2118
Preis Stand Nov.2010: Gebinde 100 Stück, 6,95 €

Bezugsquelle in Österreich

Firma Farnell Electronics  Austria GmbH, bei der Webseite wird auf die Englische Seite umgeleitet
Adresse:
Pilzgasse 33, 1210 Wien, Wien
T: 1 1773456 7  F: +43/(0)1/905 60-1333

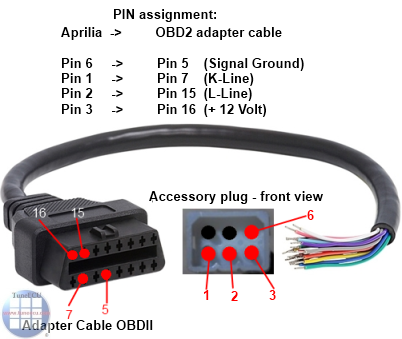

Pin-Belegung von Aprilia-Stecker und OBDII Adapterkabel:

                                                                                          *** Bild 1***

                                                                                               -TOP-

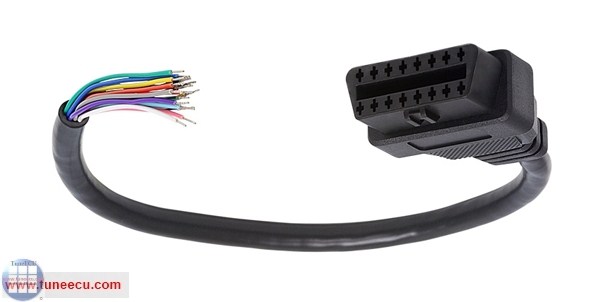

Kabel mit 16-poliger OBDII-Steckdose und offenen Kabelenden:

*** Bild 2***

                                                                                        -TOP-

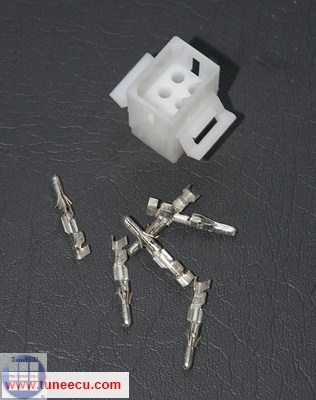

6-poliger Stecker:

                                                                                       ***Bild 3***

Hier eine Skitze des Kompletten Kabels

Bild 4 ( Quelle: Aprilia-Forum )


Bild 5

Danke an "moto-abruzzo" aus dem Aprilia-Forum

                                                                                           -TOP-

Wer bei laufenden Motor Verbindungsabbrüche hat, dem hilft eventuell der Tipp von "moto-abruzzo" aus dem Aprilia Forum, siehe folgendes Bild, wo die Stellen eingezeichnet sind, wo mittels eines
Kabels die Schirmung (Kabelgeflecht, nicht die Alu-Folie) mit dem Masse-Pin (Pin5) verbunden
werden soll:



                 Danke an "moto-abruzzo" aus dem Aprilia-Forum für das zur Verfügung gestellte Bild

Ergänzung 02.07.2020:

Der 6-polige Adapter wird ausschließlich für die Aprilia Modelle  Futura oder Caponord 1000 benötigt,
für die 1200er benötigen Sie den 3-poligen Adapter.
