Für Benelli zusätzlich erforderliche Komponenten:


!! Wichtige Information !!
Kein Motorradhersteller war am Produkt TuneECU beteiligt.
Die Verwendung eines Herstellernamens und / oder einer Modellbezeichnung
in den Beschreibungen von TuneECU auf unseren Webseiten, bedeutet nicht ,
dass
die Motorrad-Hersteller die Verwendung dieser Anwendung befürworten.

Alle Angaben auf den Seiten von TuneECU wurden nach besten Wissen gemacht,
stellen aber keinen Anspruch auf Vollständigkeit und Korrektheit




Kabel (für Sagem Modelle)


Um TuneECU an Benelli Modellen mit Sagem ECU's zu betreiben, wird zum OBD II Diagnostic
USB Cable KKL409.1 VAG-COM
 mit FTDI-Chip, erhältlich z.B. HIER, noch ein passender Stecker (Bild1)
und ein Diagnosekabel mit 16-poliger OBDII Steckdose auf der einen Seite und mit offenen Kabelenden auf
der anderen Seite benötigt, ( im Handel als Zubehör in vielen OBD-Shops erhältlich unter anderem HIER,
Kostenpunkt € 10,00, Stand Okt.2010), aus diesen Komponenten muss dann das Kabel selbst angefertigt
werden.
Einen kompletten Adapter (für Sagem Modelle) bietet die Firma Lonelec UK für umgerechnet etwa € 25,00
inkl. Versand an.


Kabel (für Walbro Modelle)


Um TuneECU an Benelli Modellen mit Walbro ECU's zu betreiben wird ein einfaches RS232-Kabel und
der gleiche AMP Superseal-Stecker wie für die Sagemmodelle benötigt.
Ein serielles Kabel (RS232) ist überall im Computerfachhandel oder auf den einschlägigen Online-
Plattformen zu bekommen. Ein OBDII Interface ist für Walbro Modelle nicht erforderlich.
Da die aktuellen Computer keine RS232 Schnittstellen mehr haben, wird ein USB/Serial-Konverter benötigt,
dieser Konverter benötigt zum Arbeiten einen passenden Treiber, dieser liegt in aller Regel dem Konverter
anbei und muss für diesen installiert werden. Ein USB/RS232-Konverter ist im Computerfachhandel und
auch auf den einschlägigen Online Plattformen erhältlich.
Um die Walbro ECU zu beschreiben, wird zusätzlich ein AMP-Super Seal 2pin Stecker benötigt,
konfiguriert als Brücke.
Der 2-Pin Stecker kann von den gleichen Quellen wie der 6-Pin Stecker bezogen werden, oder auf den
bekannten Auktionsplattformen. Die Anschlüsse am Bike liegen unter der Sitzbank und sind unverwechselbar.


Hinweis für die Walbro Modelle: Die Verwendung von TuneECU für Android ist an Walbro ECU's,
nur möglich mit einem speziellen FTDI USB/RS232 Konverterkabel, z.B. wie diesem
und dem AMP Super-Seal Stecker (6Pin).


Hier die PIN-Belegung von Adapterkabel und AMP (Benelli) -Stecker für die Sagem Modelle.

Hier die PIN-Belegung für das RS232-Kabel und dem AMP Stecker, für Walbro Modelle
bei Verwendung von TuneECU für Windows.

Hier die PIN-Belegung für das spezielle Konverterkabel USB/RS232 am AMP Stecker, für Walbro Modelle.
Das spezielle Konverterkabel ist nur bei Verwendung von TuneECU für Android  zwingend erforderlich.


Bezugsquellen:

AMP Stecker
(Buchsengehäuse)

In Deutschland und Österreich werde diese Stecker  unter anderem bei Conrad Elektronik geführt.
Dort sind Folgende Einzelkomponenten zu bekommen:
AMP Superseal Buchsengehäuse, 6-Polig, Hersteller-Typenbezeichnung: 282090-01
AMP Superseal Buchsengehäuse, 2-Polig, Hersteller-Typenbezeichnung: 282080-1
Kontakte (Buchse) für Kabel Querschnitt 0,3 - 0,5 mm² für AMP Superseal Buchsengeh. für 6-Pin
Hersteller-Typenbezeichnung:183035-1
Kontakte (Buchse) für Kabel Querschnitt 0,75-1,5 mm² für AMP Superseal Buchsengeh. für 2-Pin
Hersteller-Typenbezeichnung: 183025-1
Auch eventuell benötigte Dichtungen sind bei diesen Lieferanten erhältlich.

FTDI USB RS232 Konverterkabel, nur erforderlich für Walbro Modelle bei Verwendung
von TuneECU für Android.
Weitere Bezugsquellen:

AMP Superseal als Set 6-Polig
"Firma Kalitec" Produkt-Nr.: Kali-1006
 :
z.B. hier als komplettest Set.
Bei folgenden Firmen, mit weltweiten Filialen, sind Einzelkomponenten wie Gehäuse,
Dichtungen und erforderliche Buchsenkontakte erhältlich:


Firma "TE Connectivity" Hersteller Nr. für das AMP SuperSeal Gehäuse: 282090-1
Hersteller Nr. für die Buchsenkontakte :
183035-1
Hersteller Nr. für die SuperSeal Dichtungen, z.B. in Gelb: 281934-2


Firma "RS" Hersteller Nr. für das AMP SuperSeal Gehäuse:  282090-1, RS Best.-Nr.: 314-1227
Hersteller Nr. für die AMP SuperSeal Buchsenkontakte: 183035-1, RS Best.-Nr.: 314-1334
Hersteller Nr. für die AMP SuperSeal Dichtungen, z.B. in Gelb: 281934-2,  Best.-Nr.: 314-1154





6-poliger AMP  SuperSeal Stecker, komplettes Set inklusive Gehäuse, Dichtungen und Stifte.


***Bild1***


Pin-Belegung vom Benelli (AMP)-Stecker und OBDII Adapterkabel für Sagem Modelle:


 *** Bild 2***


 Ansicht im Fahrzeug (Sagem Modell)


 *** Bild 3***


Pinbelegung für das FTDI USB/RS232 Konverterkabel:
Dieses spezielle Konverterkabel, ist nur erforderlich bei Verwendung von TuneECU für Android


TX  ----------- an Pin 5 AMP-Stecker
RX ---------- an Pin 2 AMP
-Stecker

GND--------- an Pin 6 AMP-Stecker


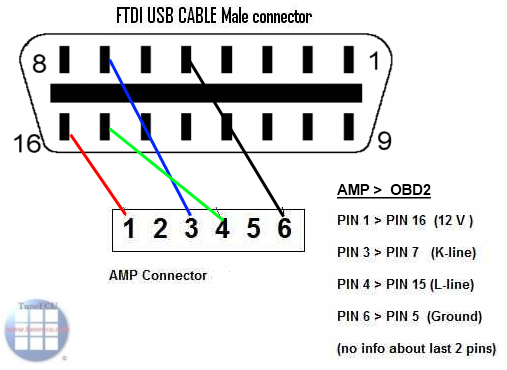

               Pin-Belegung als schematische Darstellung für Sagem Modelle



***Bild 4***

                                                                              -TOP-


Für die Sagem Modelle:
Wer bei laufenden Motor Verbindungsabbrüche hat, dem hilft eventuell der Tipp von "moto-abruzzo" aus dem Aprilia Forum, siehe folgendes Bild, wo die Stellen eingezeichnet sind, wo mittels eines

Kabels die Schirmung (Kabelgeflecht, nicht die Alu-Folie) mit dem Masse-Pin (Pin5) verbunden
werden soll:



         Danke an "moto-abruzzo" aus dem Aprilia-Forum für das zur Verfügung gestellte Bild

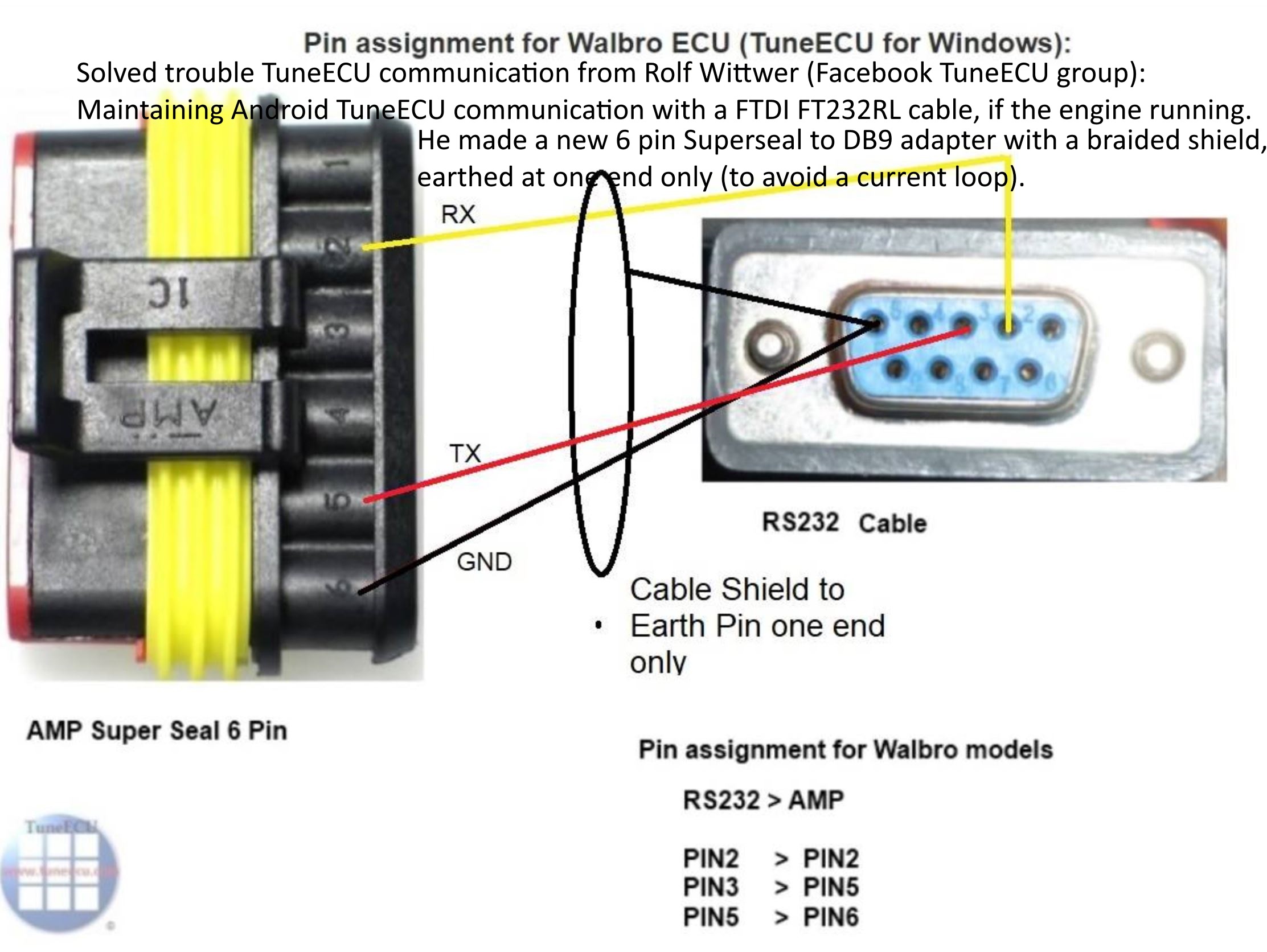

Pin Belegung RS232-Kabel zum AMP-Superseal-Stecker für die Walbro ECU's (unter Windows)

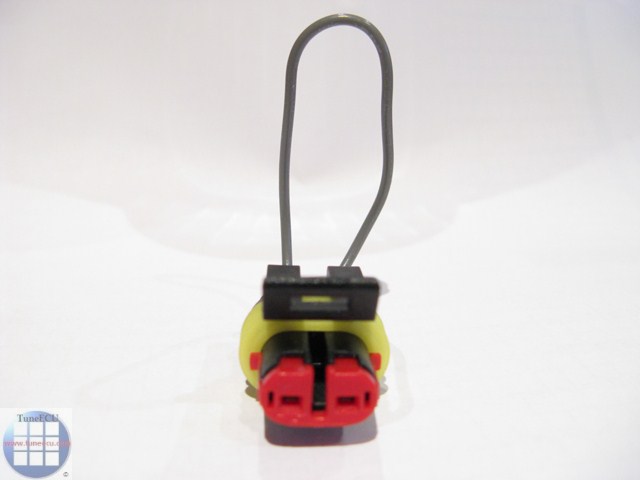

AMP Super Seal 2-Pin Stecker , dieser ist zusätzlich für das beschreiben
der Walbro ECU erforderlich (unter Windows wie auch Android).
Nähere Infos in den Benelli Foren.
